全志视频输出基础

1.LCD 的驱动

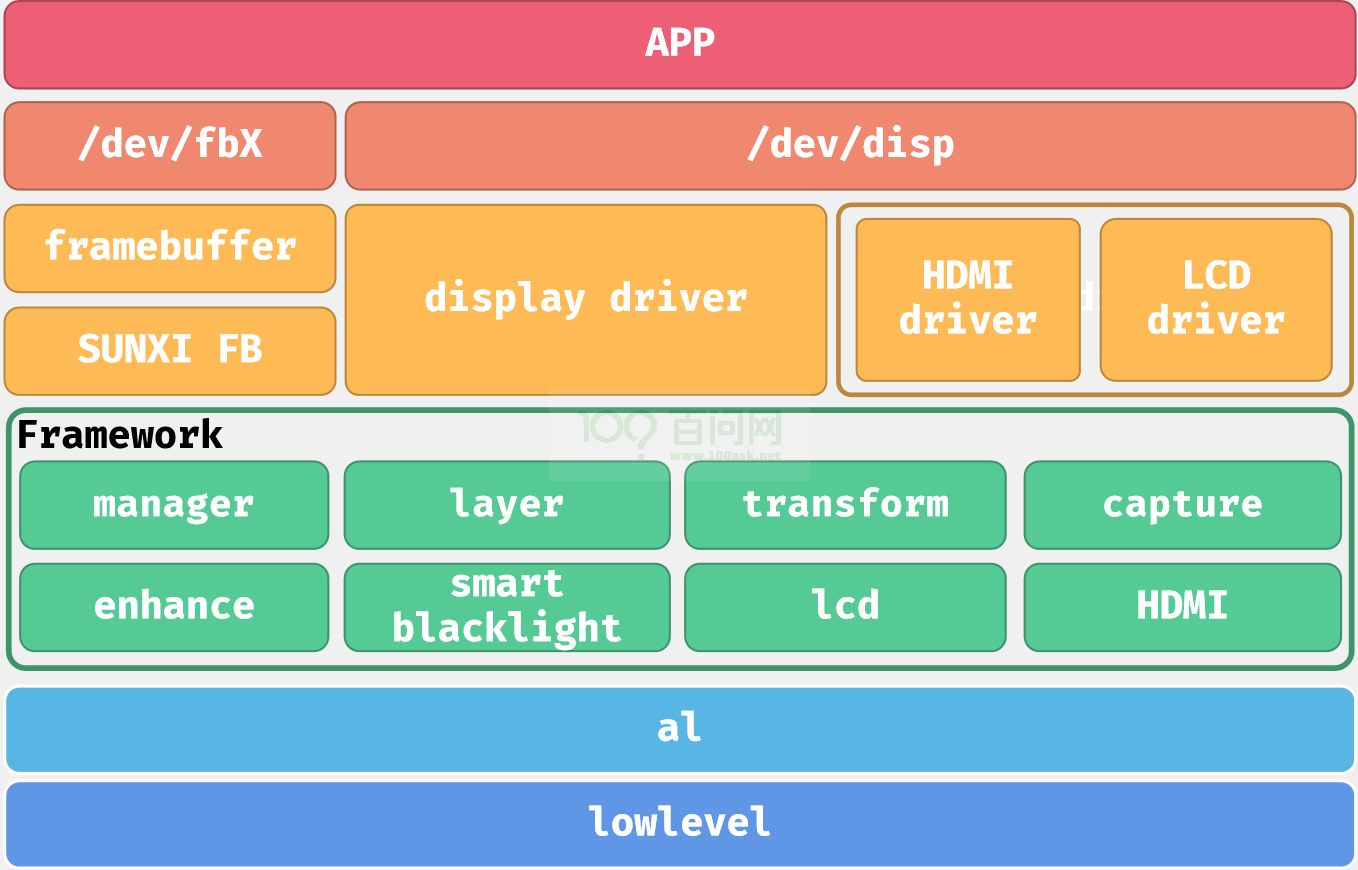

显示驱动可划分为三个层面：驱动层，框架层及底层。底层与图形硬件相接，主要负责将上层配置的功能参数转换成硬件所需要的参数，并配置到相应寄存器中。

显示框架层对底层进行抽象封装成一个个的功能模块。驱动层对外封装功能接口，通过内核向用户空间提供相应的设备结点及统一的接口。

在驱动层，分为三个驱动，分别是framebuffer驱动，display驱动，LCD&HDMI驱动。framebuffer 驱动与 framebuffer core 对接，实现 linux 标准的framebuffer 接口。display驱动是是整个显示驱动中的核心驱动模块，所有的接口都由 display 驱动来提供，包括 lcd 的接口。

2.视频输出模块框图

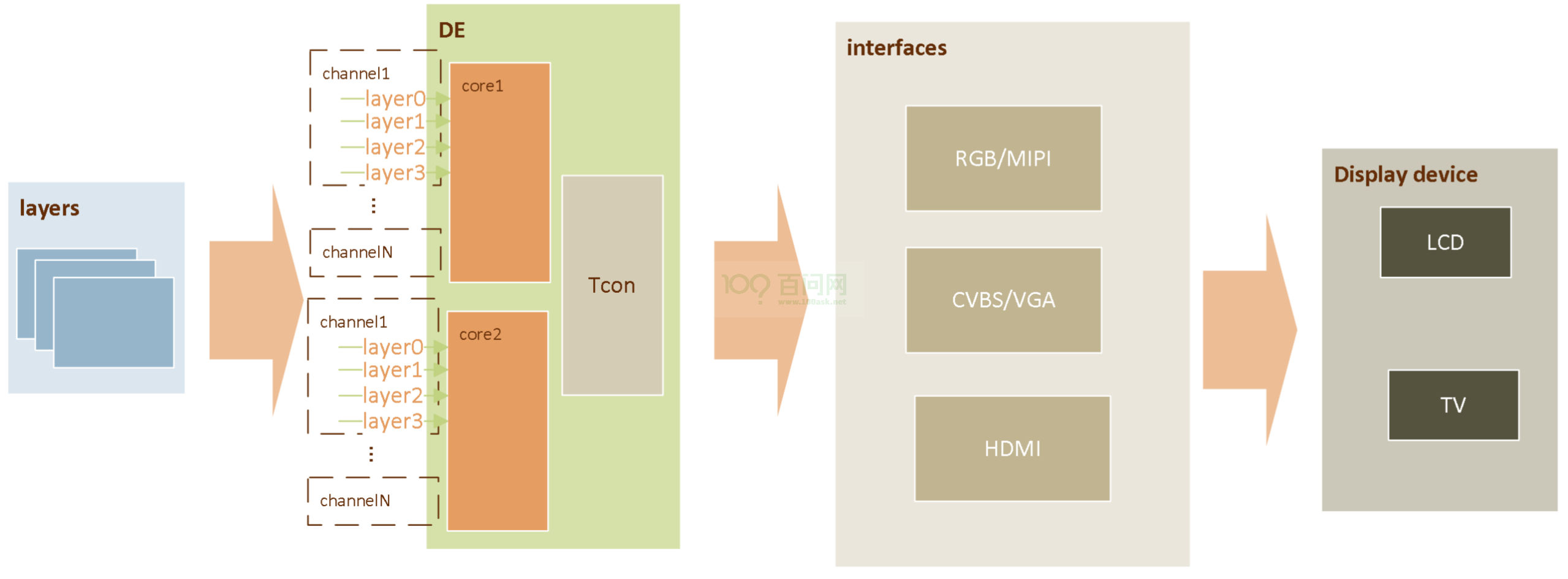

视频输出模块框图如上，由显示引擎（DE）和各类型控制器（tcon）组成。

输入图层（layers）在DE中进行显 示相关处理后，通过一种或多种接口输出到显示设备上显示，以达到将众多应用渲染的图层合成后在显 示器呈现给用户观看的作用。DE 有2 个独立单元（可以简称de0、de1），可以分别接受用户输入的图 层进行合成，输出到不同的显示器，以实现双显。

DE 的每个独立的单元有1-4 个通道（典型地，de0 有 4 个，de1 有2 个），每个通道可以同时处理接受4 个格式相同的图层。

sunxi 平台有视频通道和UI 通道 之分。视频通道功能强大，可以支持YUV 格式和RGB图层。UI 通道只支持RGB 图层。

3.VO组件-显示引擎DE

​ 内核中的DE驱动是在中断处理函数中从指定的地址去读取帧的显示信息（起始地址、显示/特效参数）。

每次DE驱动的中断到来，都去特定的内存去取帧的各种信息，再去配置寄存器。特定的内存中的信息是由软件去填充，也就是由mpi_vo thread 去填充起始地址和显示信息。

为了确保平滑的显示效果，并且避免出现撕裂或其他显示问题，通常会使用双缓冲技术。双缓冲技术意味着同时准备两帧的显示内容，一帧用于当前显示，另一帧用于下一次显示。当一帧显示完成后，可以直接切换到下一帧，而无需等待新的显示内容准备好，从而提高显示效率和流畅度。

为了保证双缓冲正常运行，帧率需要控制在一个合适的范围内，确保每帧之间的时间间隔比屏幕的刷新间隔大。这样可以确保在一帧显示完成后，下一帧已经准备就绪，从而实现连续流畅的显示效果。如果帧率过高，可能会导致显示内容准备不及时，造成撕裂或卡顿；如果帧率过低，可能会导致画面卡顿或闪烁。

通过合理控制帧率和使用双缓冲技术，可以有效地提高显示效果的稳定性和流畅度，确保图像在屏幕上的呈现达到最佳效果。

简而言之：对于显示，需要使用缓存，缓冲两帧。并且需要保证帧率要比屏幕的刷新了要小，帧间隔的时间比刷新间隔大，就可以保证缓存两帧是足够的。
